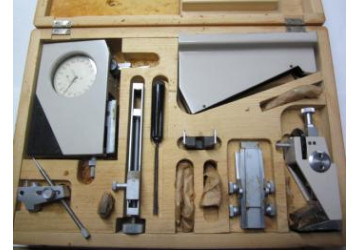

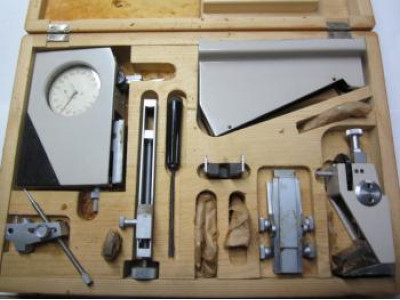

Шагомер, модель БВ-5070-АВ, ТУ 2-034-340-85

Предназначен для измерения шага зацепления цилиндрических зубчатых колес и шага цилиндрических и конических зубчатых колес внешнего зацепления с допусками по ГОСТ 1643-81 и ГОСТ 1758-81. Шагомер применяется в цеховых и лабораторных условиях на предприятиях машиностроения.

 Условия эксплуатации:

- температура окружающей среды (20 ±5) °С- относительная влажность окружающего воздуха (60 ±20) %

- атмосферное давление 101325 ±4000 Па.

Технические характеристики:

- диапазон модулей измеряемых колес: по шагу зацепления 2...28 мм по разности шагов 2...30 мм

- цена деления по шкале отсчетного устройства 0,001 мм.

- диапазон показаний по шкале ±0,5 мм.

- среднее время восстановления работоспособного состояния не более четырех часов (включая время на поверку шагомеров после восстановления). - - измерительное усилие шагомеров 1,5 ... 3,5 Н.

- колебание измерительного усилия 1,0 Н.

Габаритные размеры, мм, не более:

- шагомера для измерения min 62 х 160 х 176

- шага зацепления max 62 х 170 х 226

- шагомера для измерения min 113 х 154 х 220

- шага max 125 х 176 х 260.

Масса, не более 1,5 кг.
