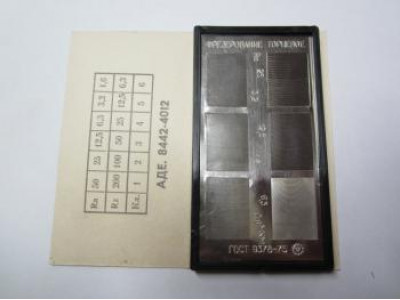

Набор образцов шероховатости поверхности сравнения (ОШС) по стали, фрезерование торцевое (ФТ) набор из 6 шт., Ra (0,8; 1,6; 3,2; 6,3; 12,5; 25) мкм, ГОСТ 9378-75

Набор образцов шероховатости поверхности сравнения (ОШС) по стали, фрезерование торцевое (ФТ) набор из 6 шт., Ra (0,8; 1,6; 3,2; 6,3; 12,5; 25) мкм, ГОСТ 9378-75
Артикул: 7820988
Наличие: Нет на складе
Цена: 13 067.00 руб. *включая НДС
Количество:
< >

Также можно отправлять запросы на buy@novtool.ru

​Минимальный заказ от - 1 000 рублей

- инструмент с хранения (СССР/Россия)
- на инструментальном рынке с 2005 года
- более 15 000 наименований в наличии
Образцы (шаблоны) шероховатости тип ОШ, ГОСТ 9378-75


Набор образцов (эталонов) шероховатости поверхности сравнения (ОШС) по стали, чугуну и другим материалам ГОСТ 9378-93 (совместимы с ISO 2632-1-85, ISO 2632-2-85).

Образцы (эталоны) представляют собой пластины с набором образцов (эталонов), изготовленных методом гальванопластики с матриц, полученных одним видом обработки с различными номинальными значениями параметра Ra. Основой для нанесения ОШС является катодный никель. ОШС предназначены для контроля шероховатости трудно доступных поверхностей, поверхностей изделий преимущественно на рабочих местах путем сравнения с поверхностью образца (эталона) визуально, оперативной оценки шероховатости детали на различных стадиях технологического процесса механообработки. ОШС используются также конструкторами и технологами в качестве образцов (эталонов), дающих представление о виде поверхности, и на ощупь, которые дает тот или иной вид механической обработки.

Образец (эталон) воспроизводит поверхность, полученную определенным способом обработки. Наиболее точно оцениваются поверхности деталей из материала аналогичного образцу (эталону) и изготовленных тем же, что и образец (эталон), способом обработки.

Комплекты ОШС состоят из следующих наборов:

Вид обработки (набор) Обозначение Номинальное значение параметра Ra, мкм Расположение неровностей
1. Точение Т 0,4; 0,8; 1,6; 3,2; 6,3; 12,5
2. Расточка Р 0,4; 0,8; 1,6; 3,2; 6,3; 12,5
3. Фрезерование цилиндрическое ФЦ 0,4; 0,8; 1,6; 3,2; 6,3; 12,5
4. Строгание С 0,8; 1,6; 3,2; 6,3; 12,5; 25
5. Шлифование плоское ШП 0,1; 0,2; 0,4; 0,8; 1,6; 3,2
6. Шлифование цилиндрическое выпуклое ШЦ 0,05; 0,1; 0,2; 0,4; 0,8; 1,6
7. Шлифование цилиндрическое вогнутое ШЦВ 0,1; 0,2; 0,4; 0,8; 1,6; 3,2
8. Точение торцовое ТТ 0,4; 0,8; 1,6; 3,2; 6,3; 12,5
9. Фрезерование торцевое ФТ 0,4; 0,8; 1,6; 3,2; 6,3; 12,5
10. Фрезерование торцовое перекрещивающееся ФТП 0,4; 0,8; 1,6; 3,2; 6,3; 12,5
11. Шлифование торцовое ШТ 0,05; 0,1; 0,2; 0,4; 0,8; 1,6; 3,2
12. Шлифование чашеобразным кругом ШЧ 0,05; 0,1; 0,2; 0,4; 0,8; 1,6; 3,2
13. Электроэрозионная обработка Э 0,4; 0,8; 1,6; 3,2; 6,3; 12,5 Без определенного направления штриха
14. Дробеструйная обработка ДС 0,2; 0,4; 0,8; 1,6; 3,2; 6,3; 12,5; 25,0
15. Пескоструйная обработка ПС 0,2; 0,4; 0,8; 1,6; 3,2; 6,3; 12,5; 25,0
16. Полирование плоское ПП 0,05; 0,06; 0,08; 0,10; 0,16; 0,20 Путаный штрих
17. Полирование цилиндрическое ПЦ 0,05; 0,06; 0,08; 0,10; 0,16; 0,20


Выпускается также расширенный набор ОШС по стали, включающий в себя наборы:

Вид обработки Обозначение Номинальное значение параметра Ra, мкм
1. Точение Т 0,8; 1,6; 3,2; 6,3
2. Расточка Р 0,8; 1,6; 3,2; 6,3
3. Строгание С 0,8; 1,6; 3,2; 6,3
4. Шлифование плоское ШП 0,1; 0,2; 0,4; 0,8
5. Шлифование цилиндрическое выпуклое ШЦ 0,1; 0,2; 0,4; 0,8
6. Фрезерование торцевое ФТ 0,8; 1,6; 3,2; 6,3
7. Фрезерование торцовое перекрещивающееся ФТП 0,8; 1,6; 3,2; 6,3
8. Доводка (притирка) ДП 0,012; 0,025; 0,05; 0,10


А также следующие образцы (эталоны) в отдельных наборах по виду обработки:

Вид обработки Обозначение Номинальное значение параметра Ra, мкм
Точение (токарная обработка) T 0,8; 1,6; 3,2; 6,3
Расточка (сверление) Р 0,8; 1,6; 3,2; 6,3
Строгание С 0,8; 1,6; 3,2; 6,3
Шлифование плоское ШП 0,1; 0,2; 0,4; 0,8
Шлифование цилиндрическое выпуклое ШЦ 0,1; 0,2; 0,4; 0,8
Фрезерование торцевое ФТ 0,8; 1,6; 3,2; 6,3
Фрезерование торцовое перекрещивающееся ФТП 0,8; 1,6; 3,2; 6,3
Доводка (притирка) ДП 0,012; 0,025; 0,05; 0,10
